AQUA MINERALE Active · панель фотозоны с неоновой картой маршрута

Изготовление панели фотозоны с неоном для Московского Марафона

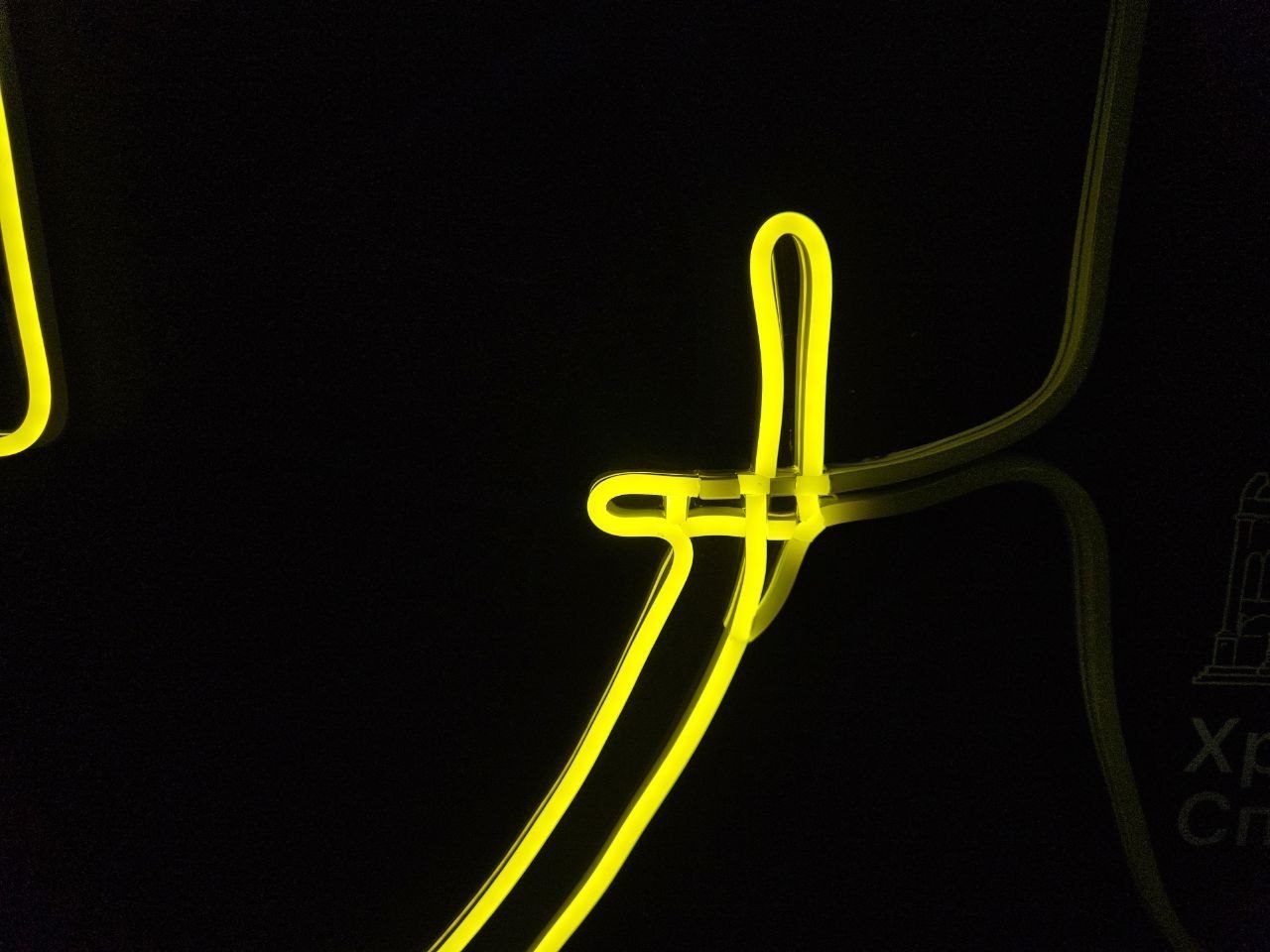

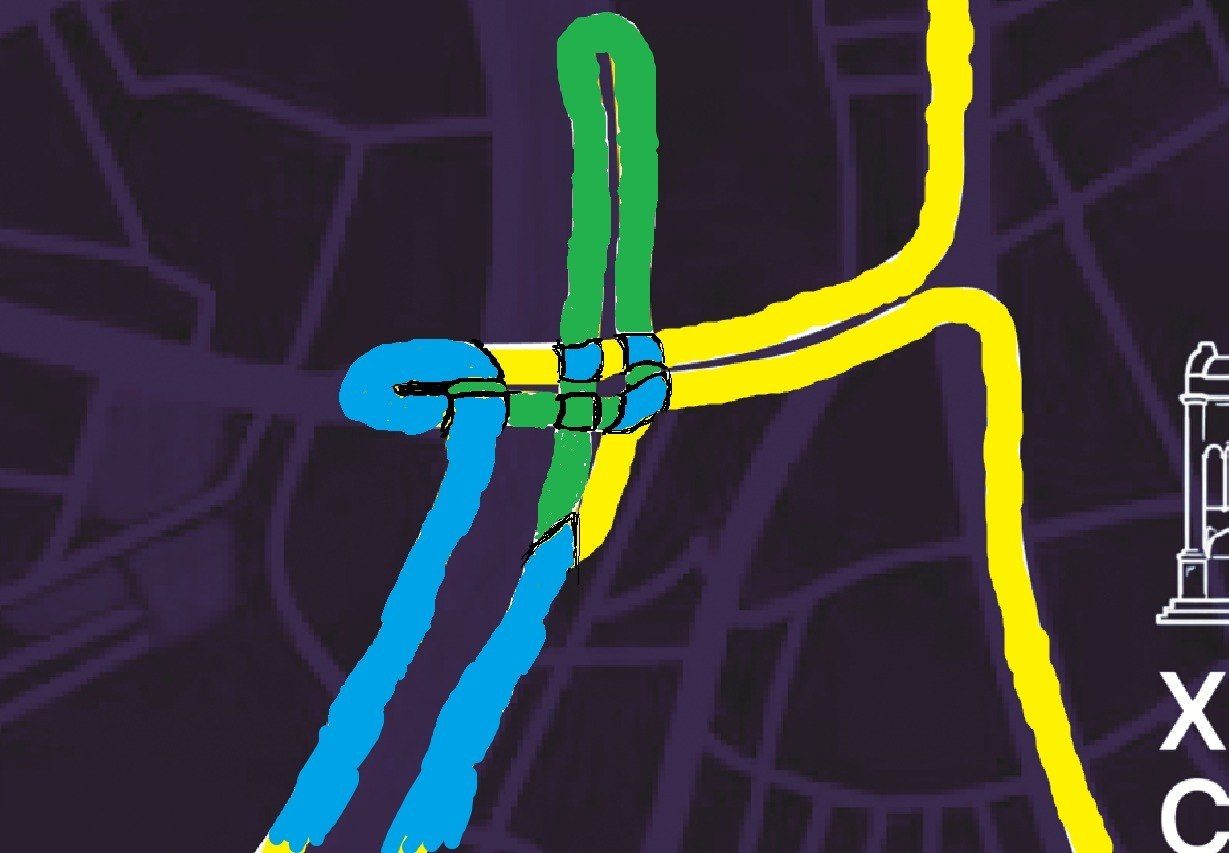

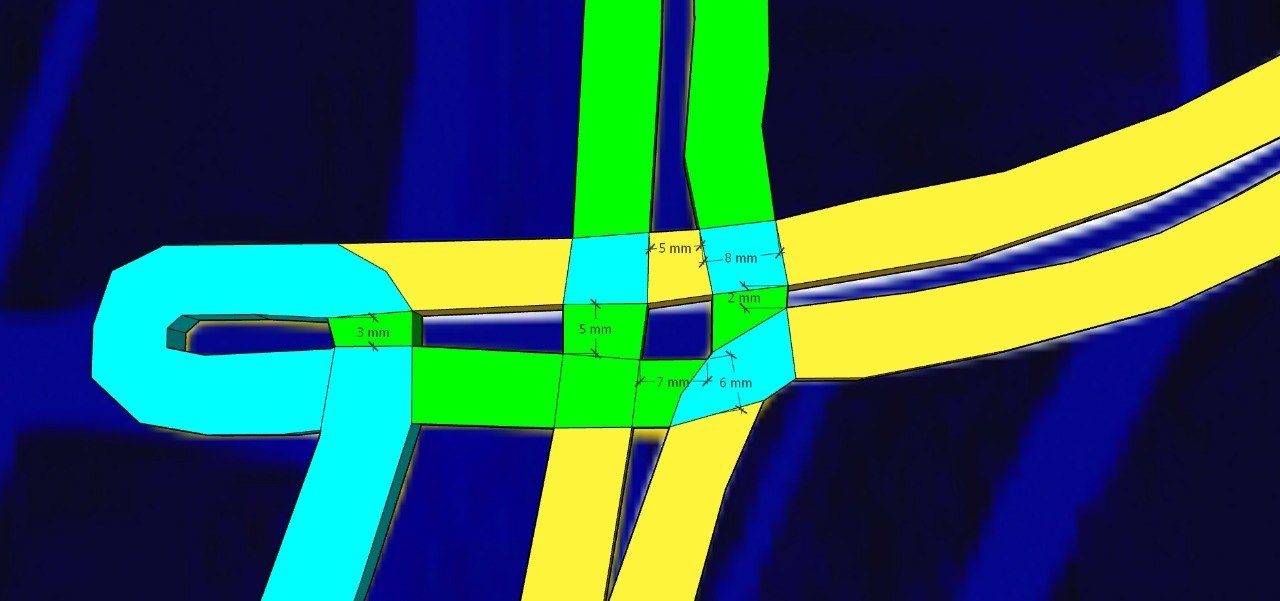

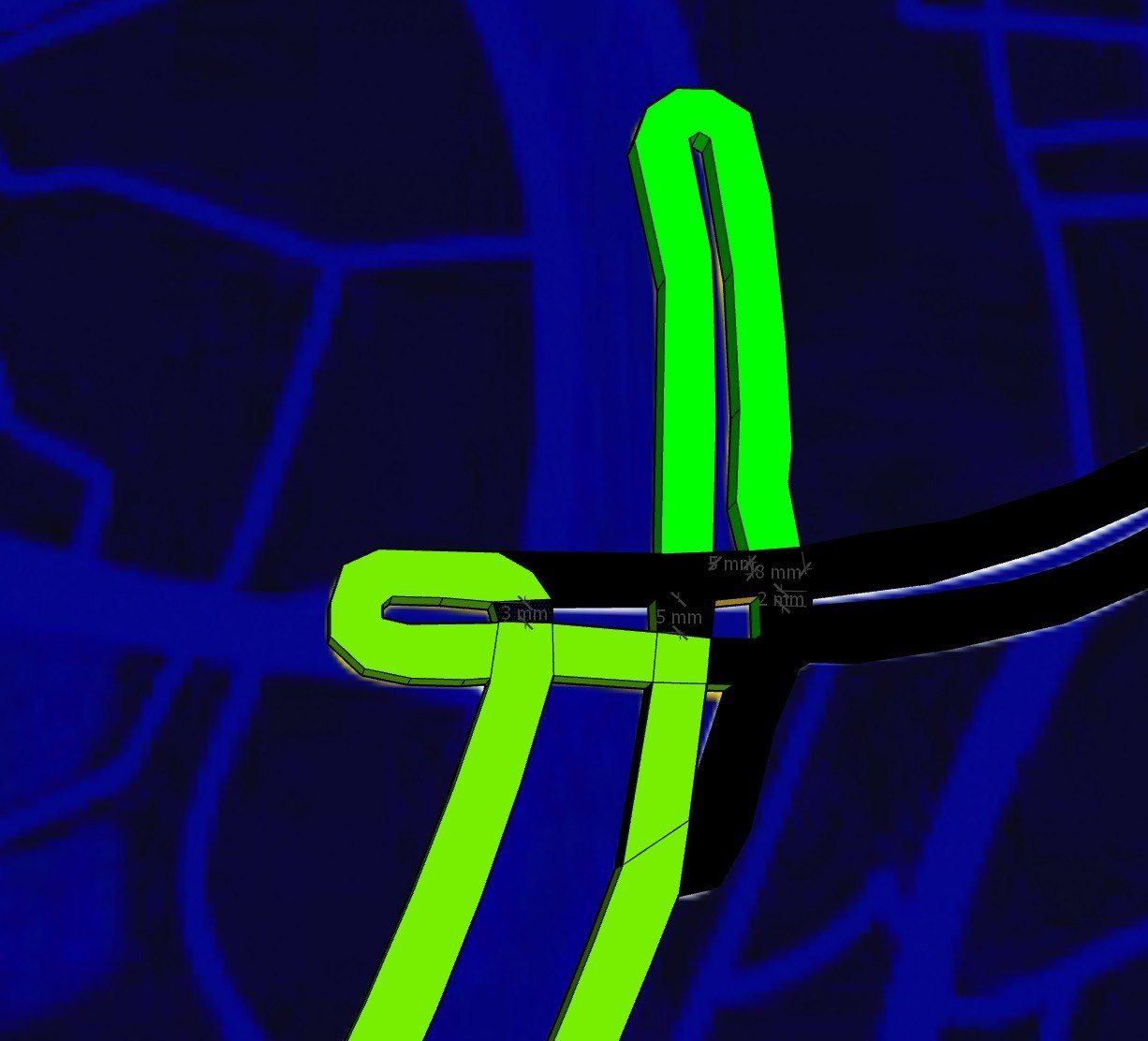

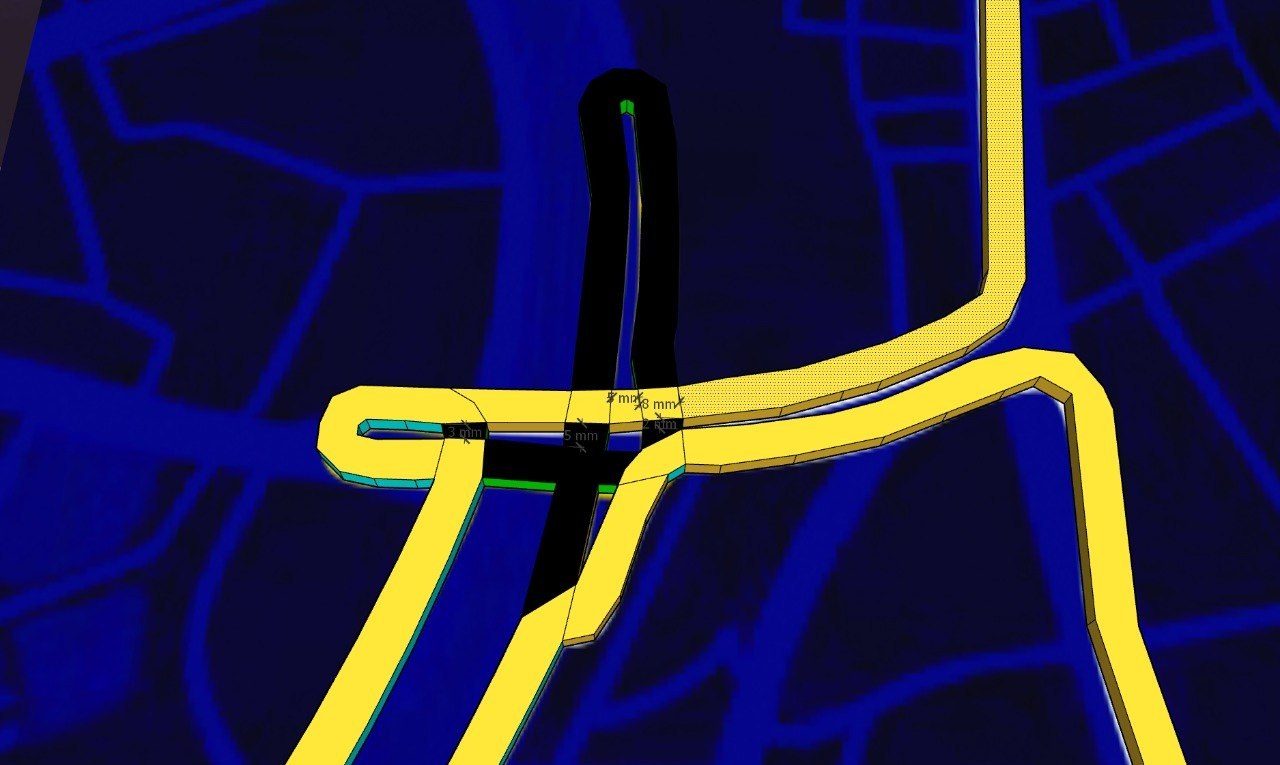

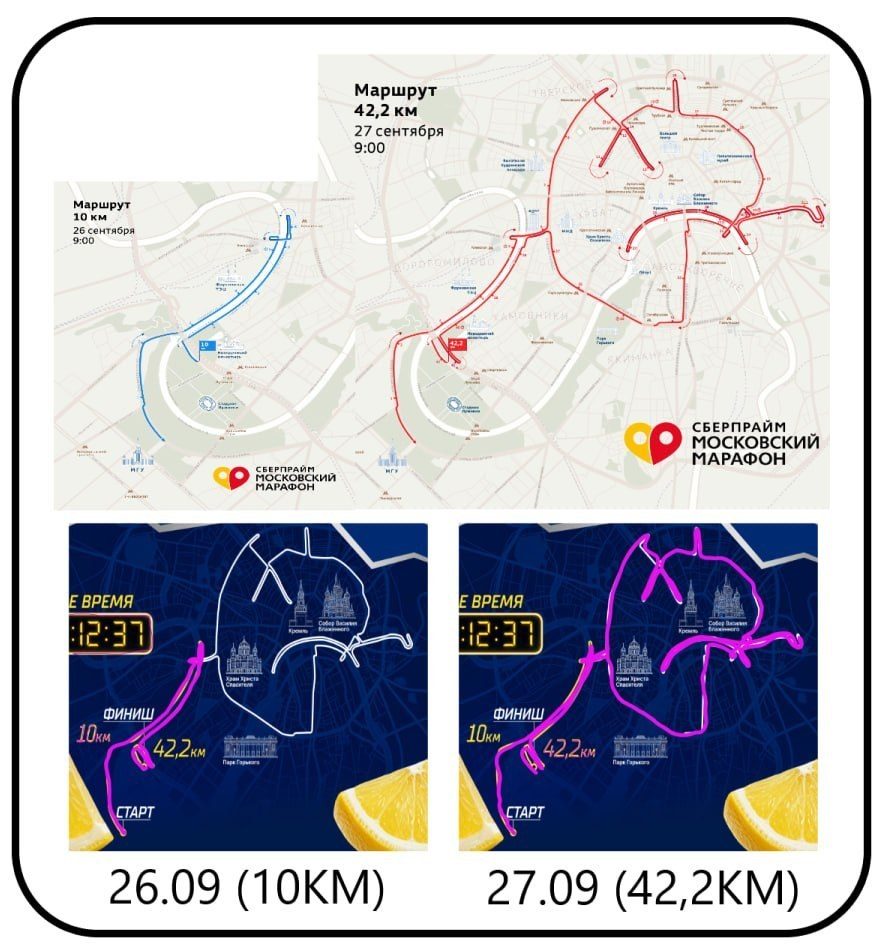

Для фотозоны AQUA MINERALE Active × Магнит на Московском Марафоне в Лужниках мы изготовили новую переднюю панель с картой московской трассы и жёлтым неоновым маршрутом. Фотозона уже работала на марафоне в другом городе: мы забрали её со склада бренда, обновили лицевую часть под Москву, отреставрировали декор и после события вернули на склад. Маршруты 10 км и 42,2 км горят по отдельности: с радиопульта включаются четыре сценария - 42,2 км, 10 км, обе трассы, выключено. Самым сложным местом стал узел у старта, где две трассы сходятся вплотную: его разбили на сегменты, развели по двум каналам и подогнали неон по месту.

Что сделали

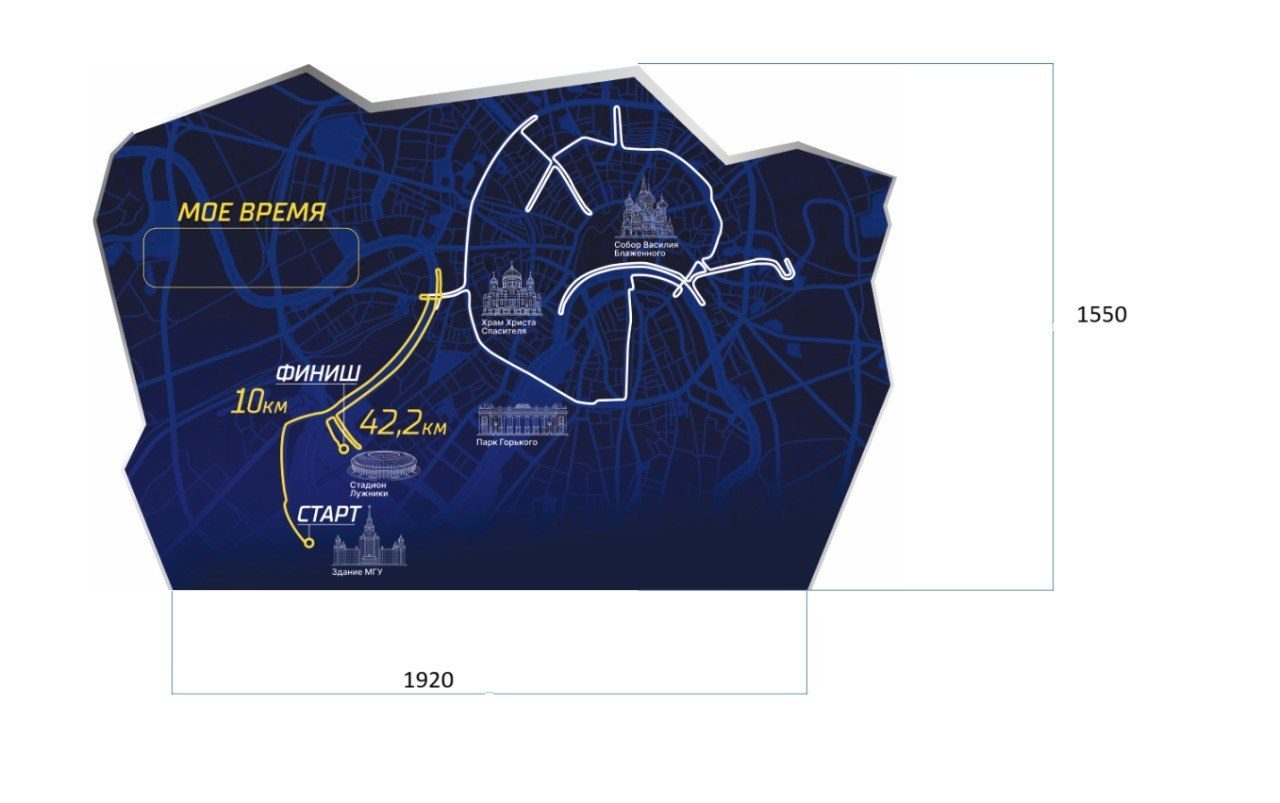

• Панель из монолитного поликарбоната 5 мм, фигурный контур 2421 × 1593 мм, ЧПУ-фрезеровка каналов под неон точно по кривым маршрутов

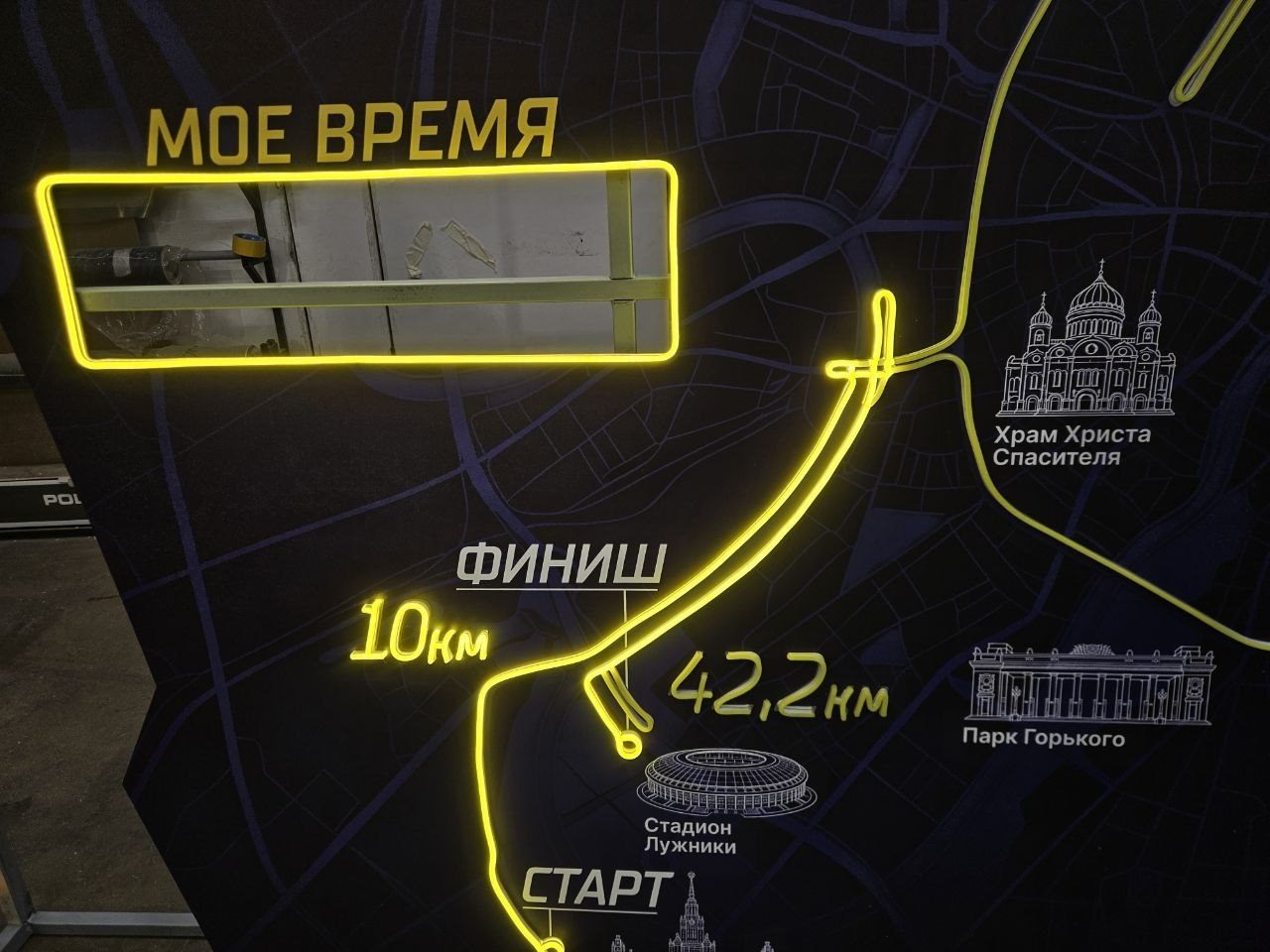

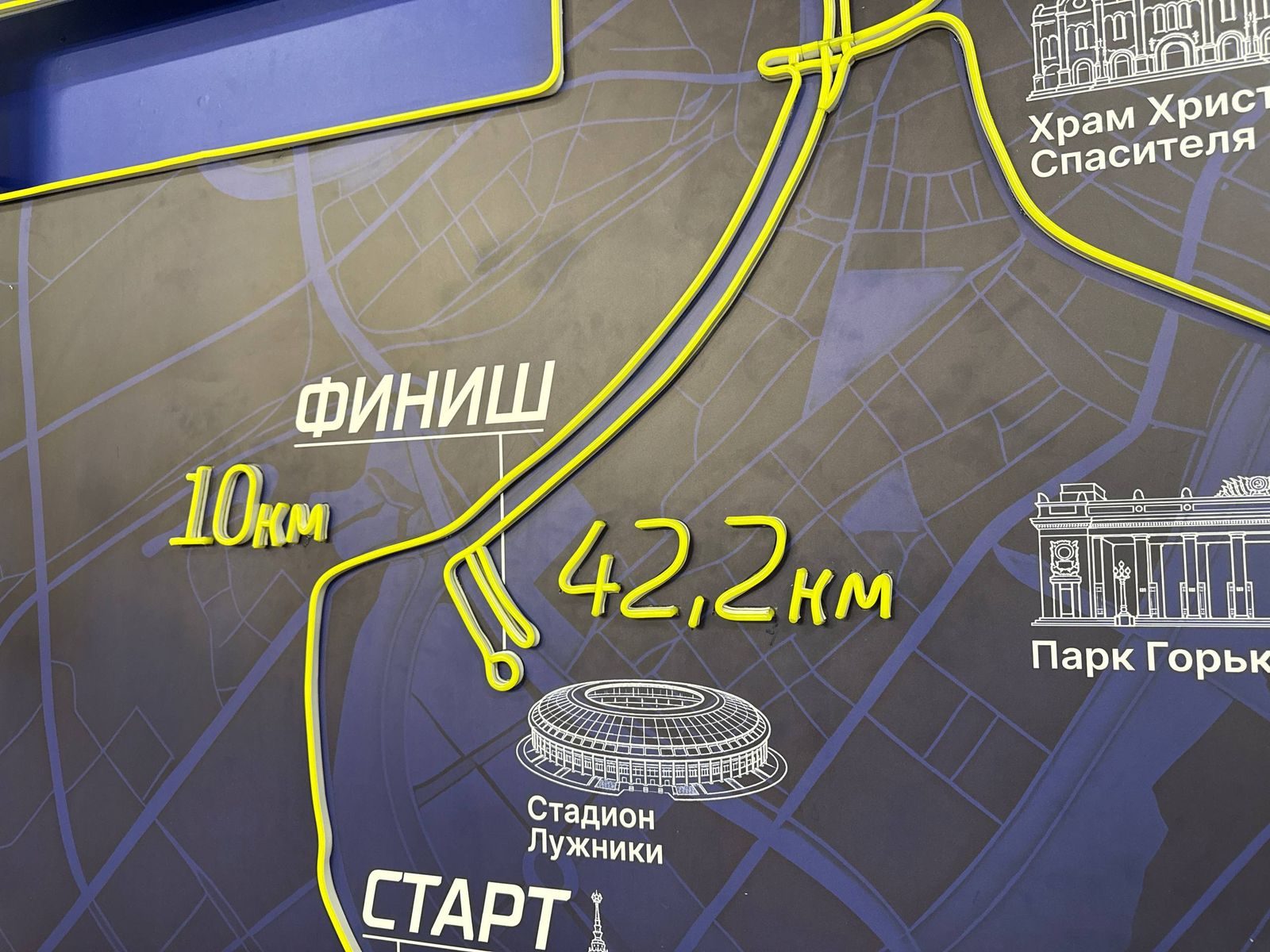

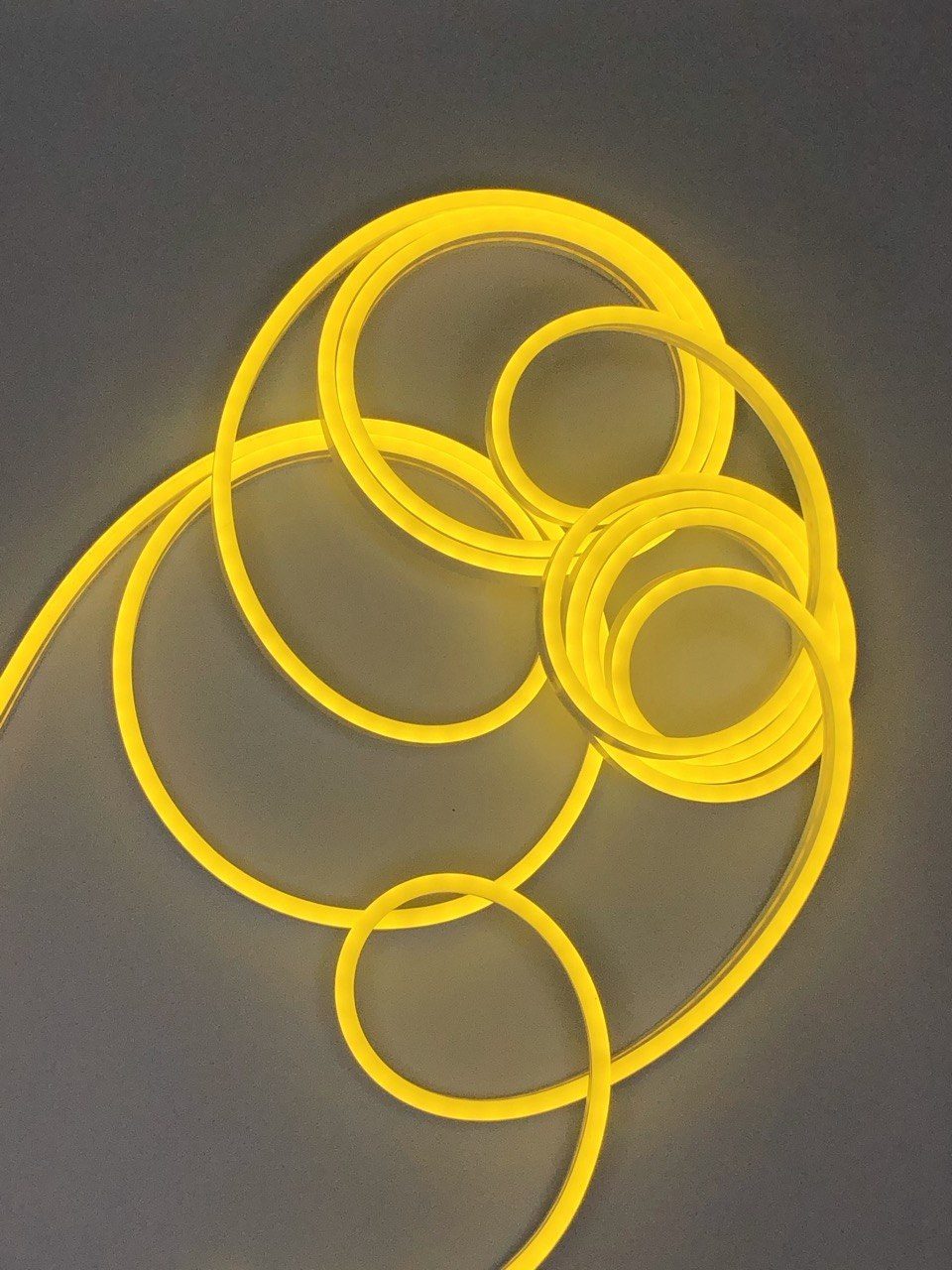

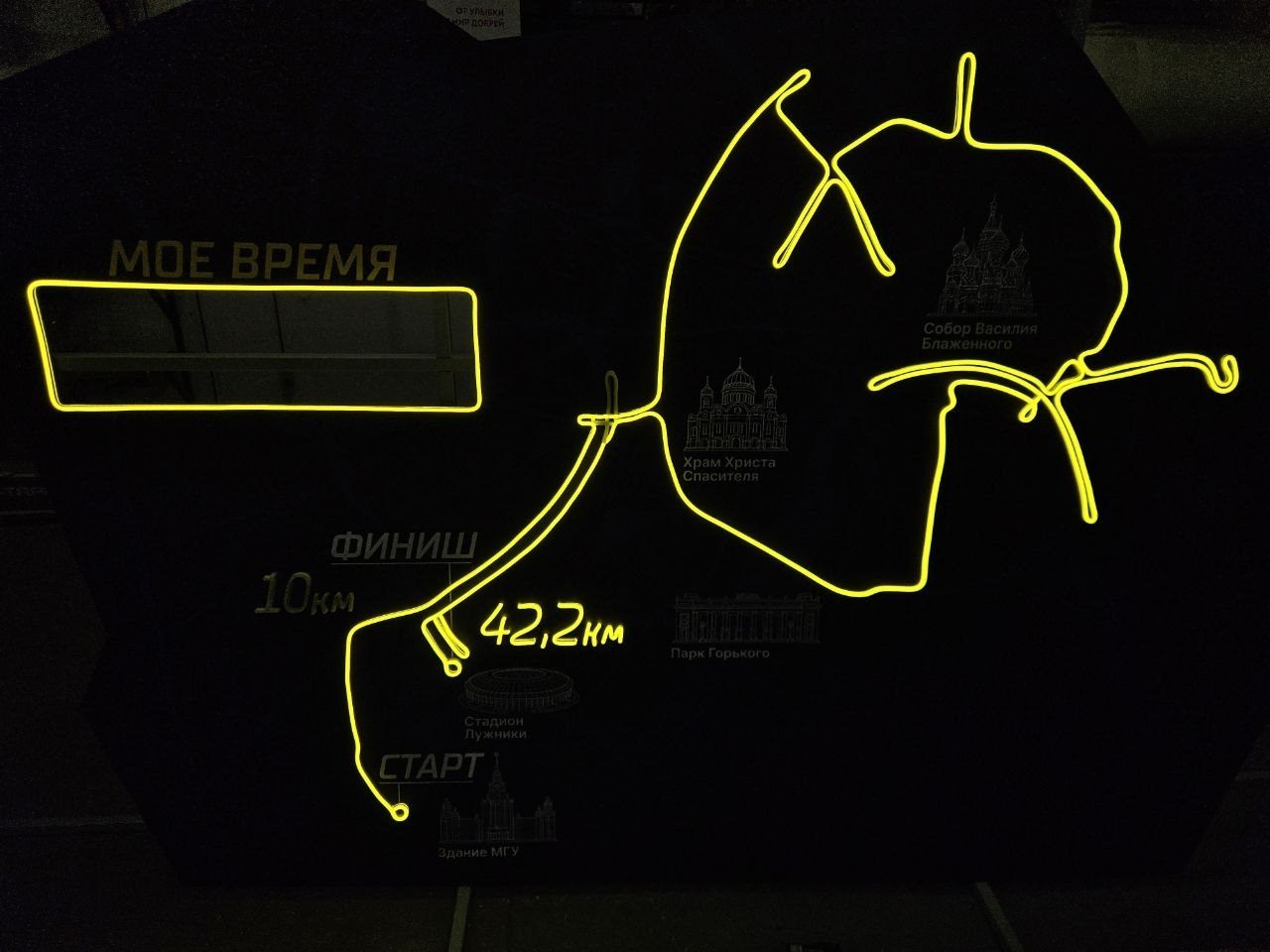

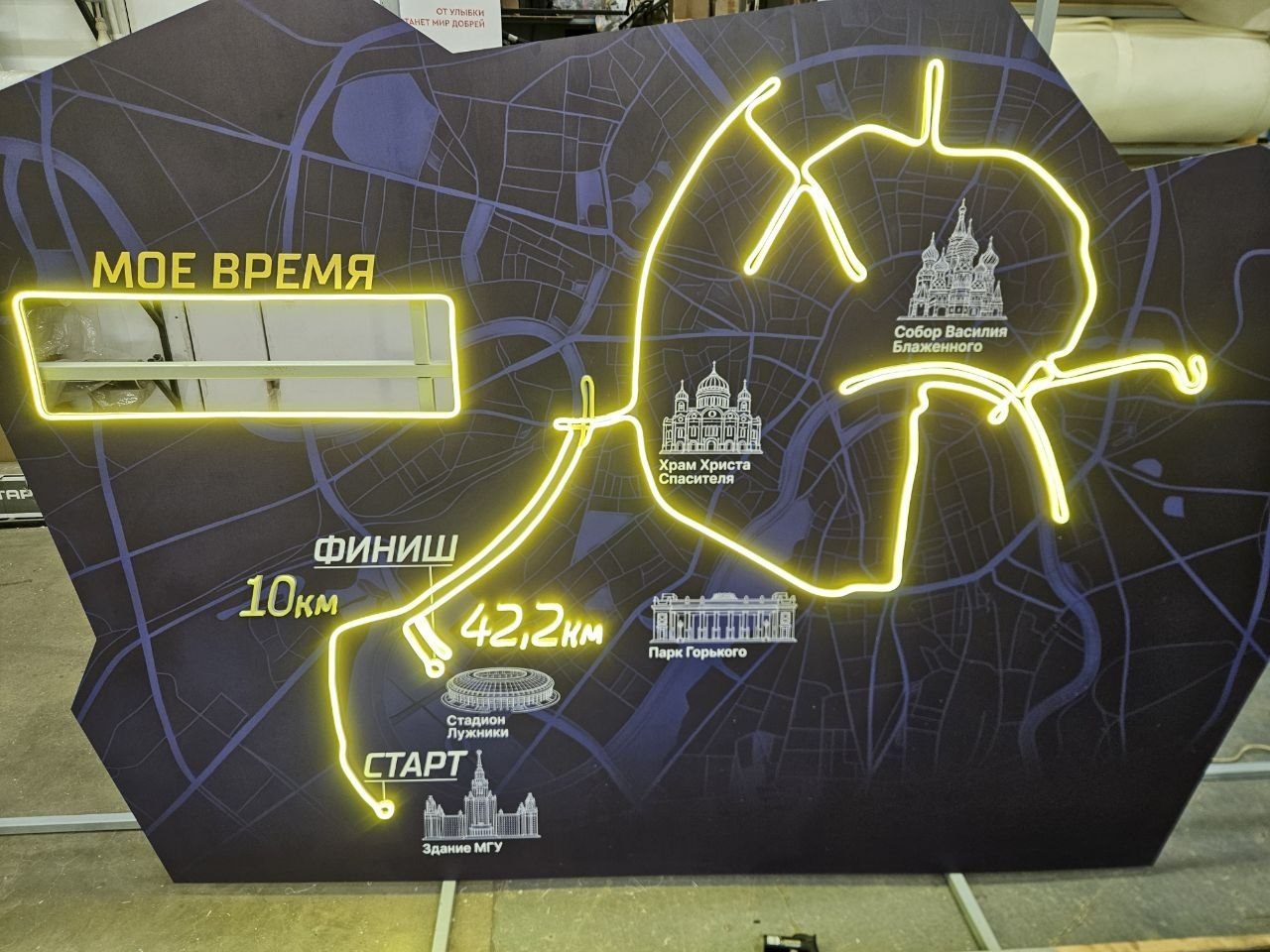

• Жёлтый LED-неон 6 мм IP65: трассы 10 и 42,2 км, подписи дистанций, рамка табло «МОЕ ВРЕМЯ»; оттенок утвердили по живым образцам свечения
• Раздельная коммутация на реле, четыре световых сценария с радиопульта; все разъёмы подписаны, кабели убраны в конструкцию

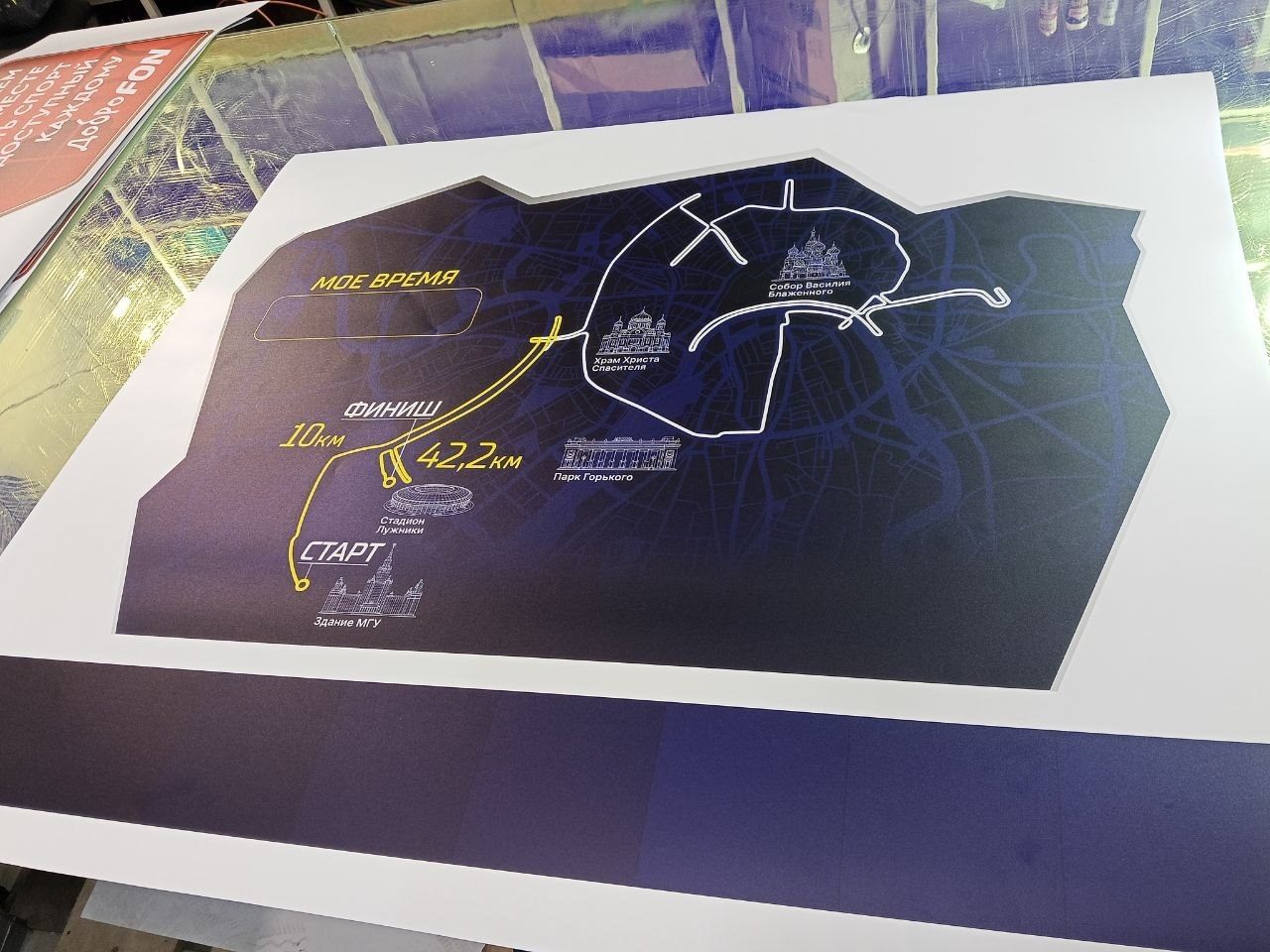

• Широкоформатная печать карты по цветопробе: три варианта синего на выбор, СТАРТ и ФИНИШ в печати, маршруты в неоне
• Реставрация фотозоны: новая лимонная долька 1060 × 500 мм из ПВХ с матовой УФ-ламинацией, перекатка второй дольки, верхней части задника 2,7 × 1,0 м и полосы с логотипом на подиуме
• Логистика со склада бренда и обратно, монтаж 25.09, работа зоны 26-27.09, демонтаж 27.09 вечером

Фото проекта

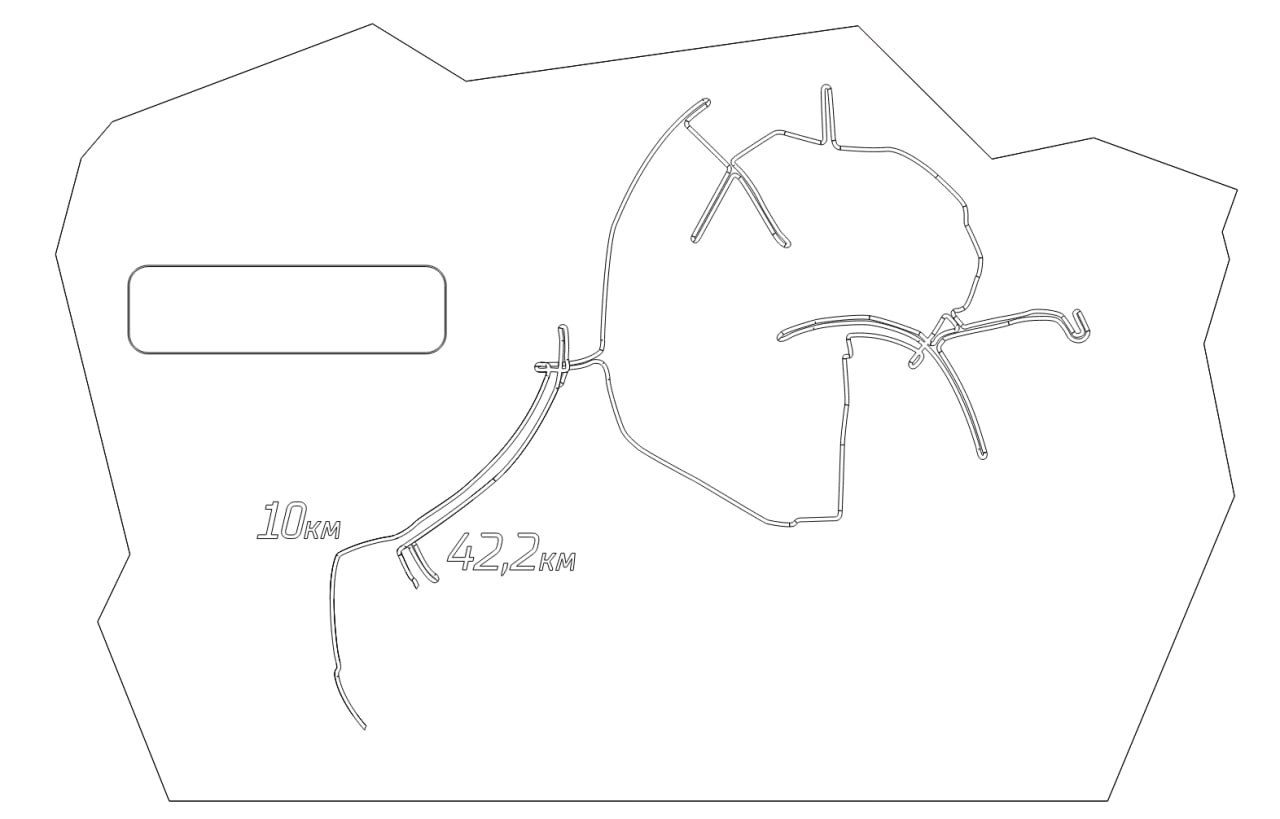

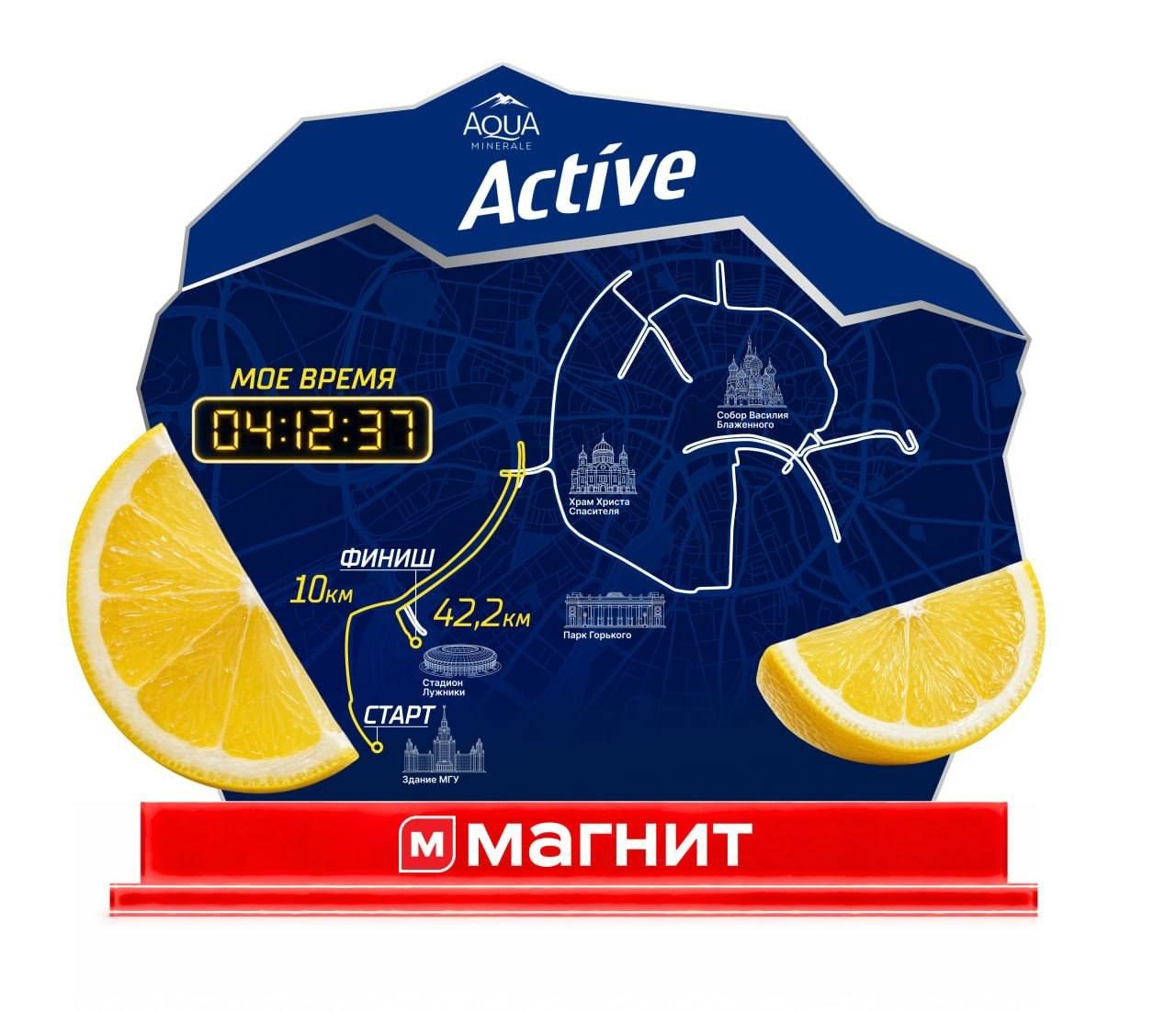

Чертежи и визуал

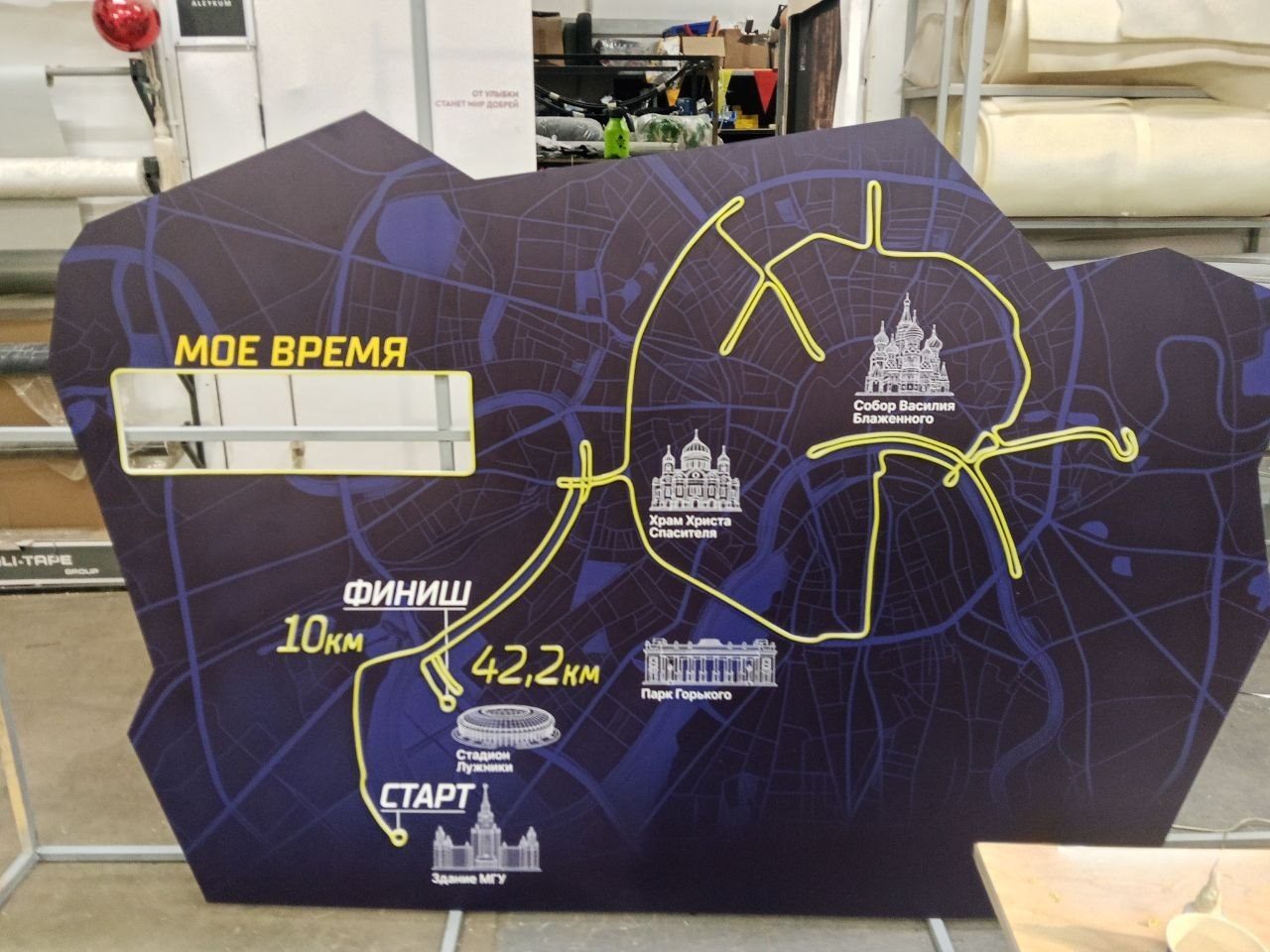

Производство

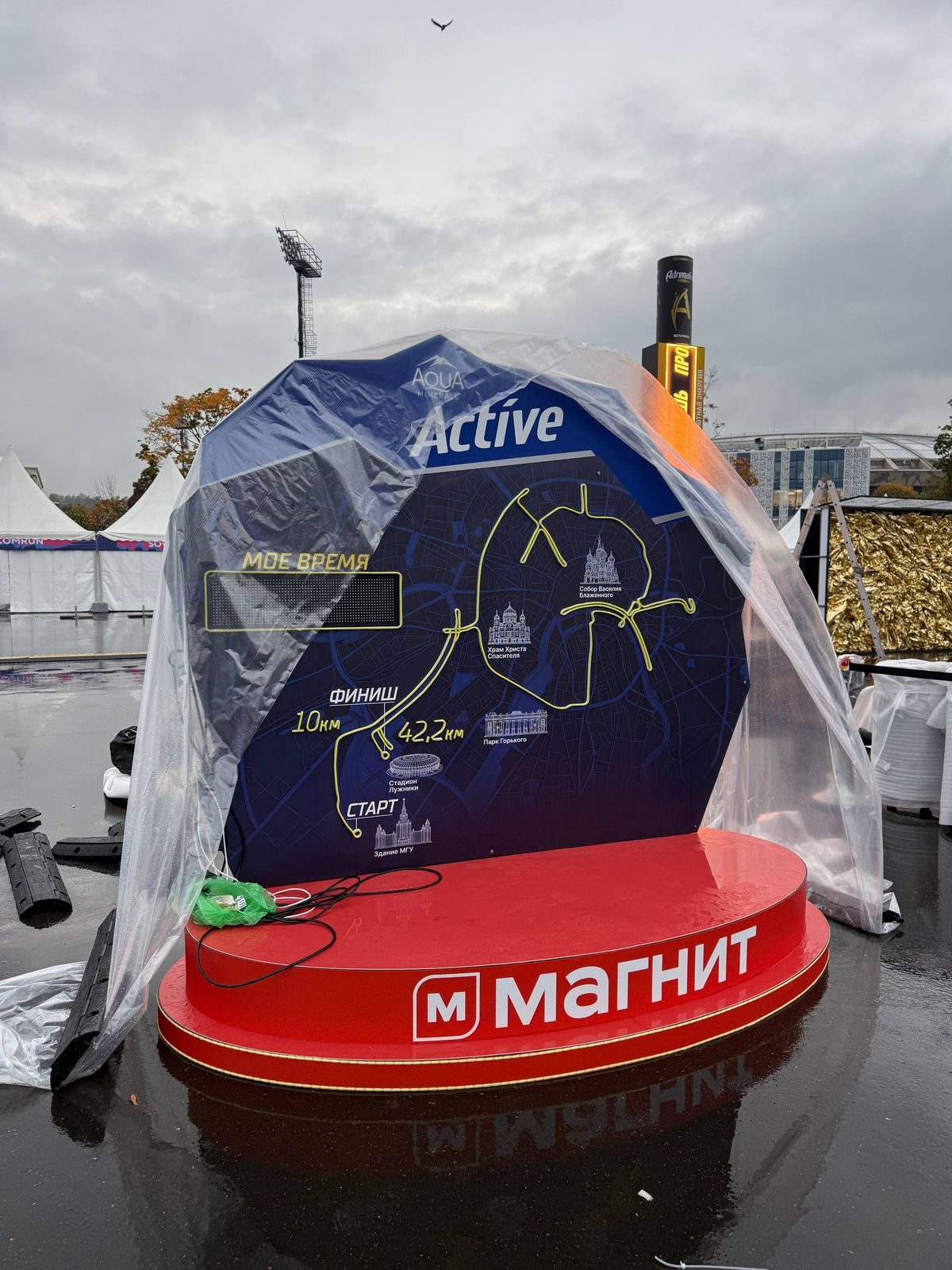

Монтаж

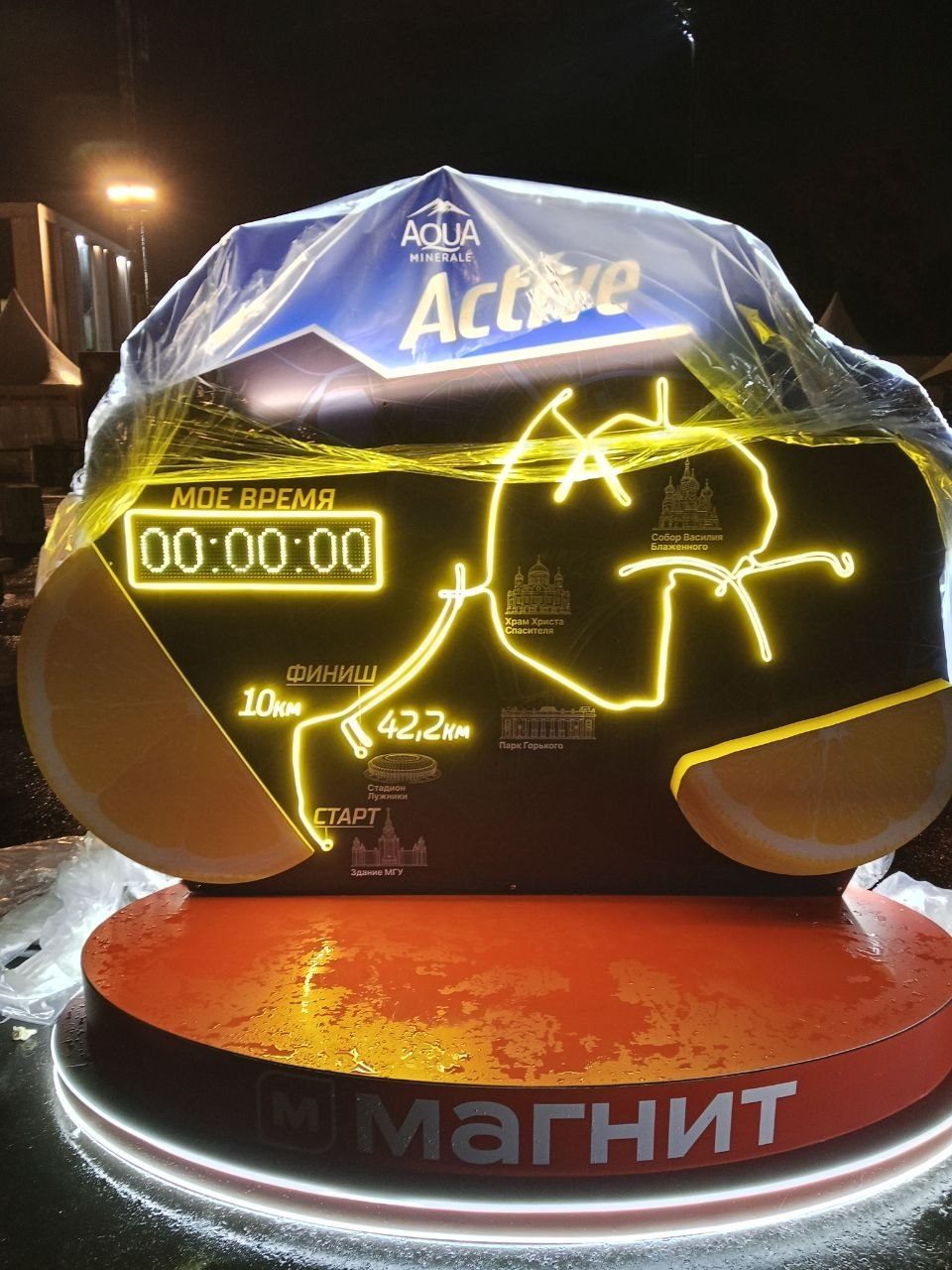

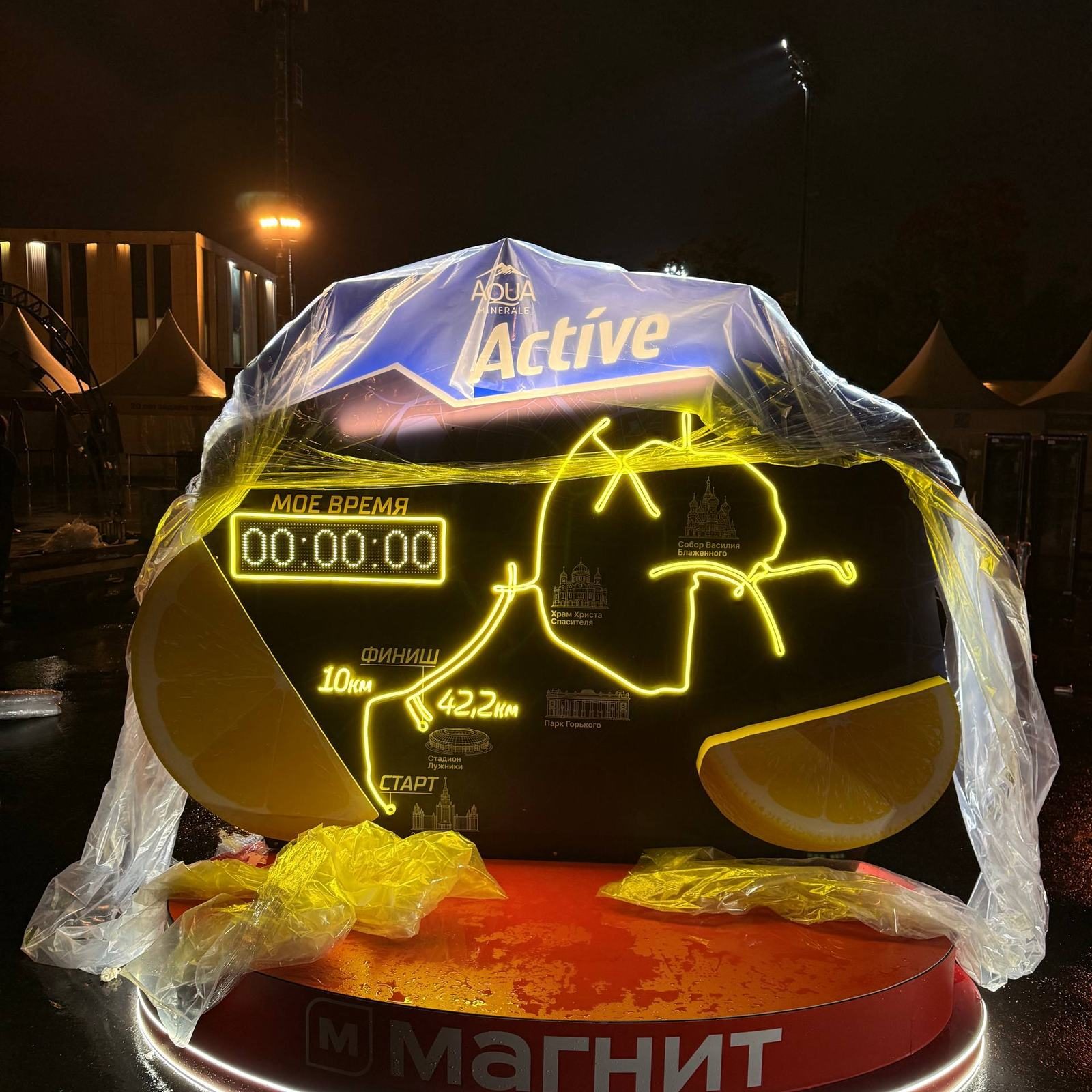

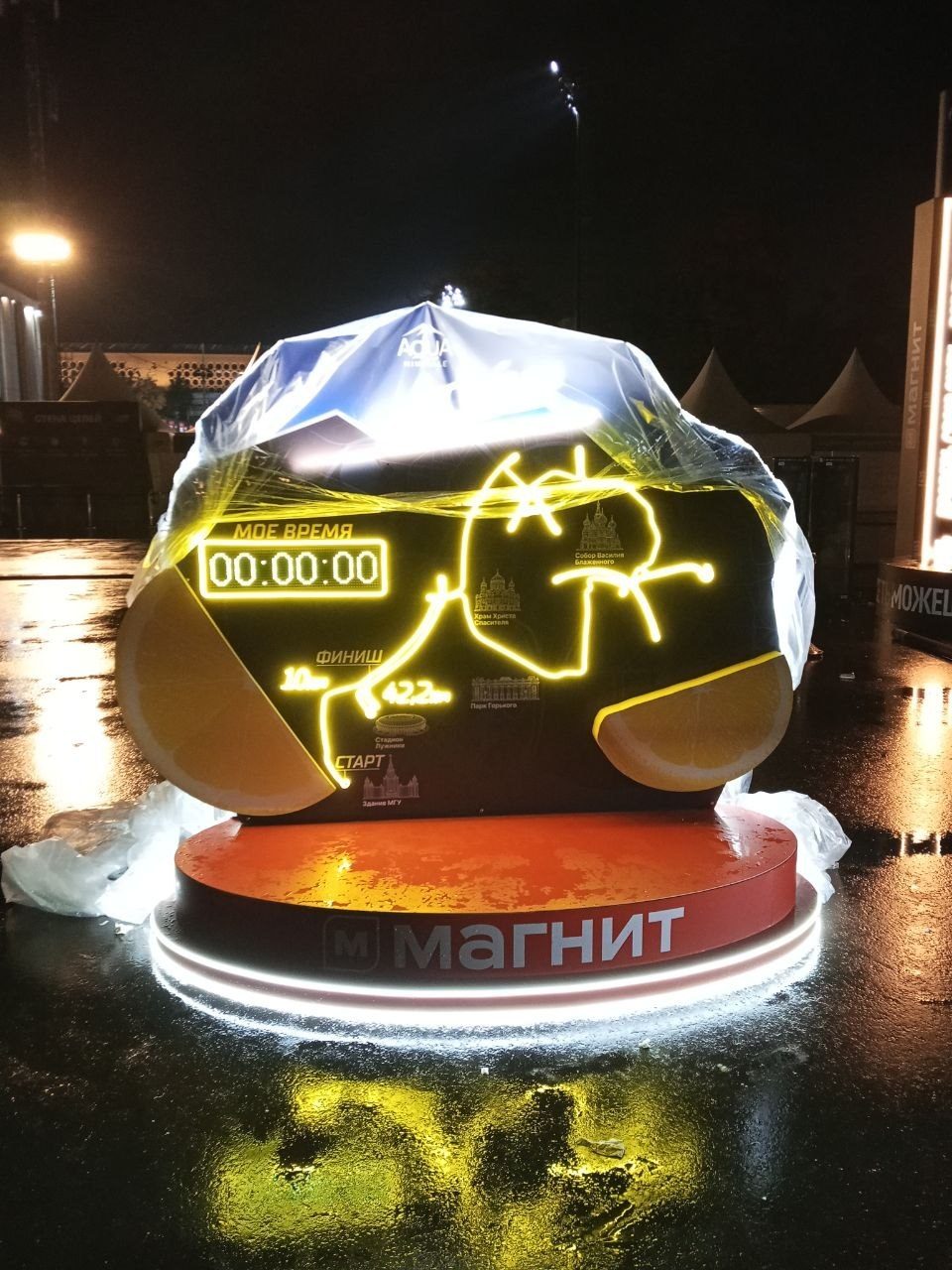

Результат
